Was ist ein Messschieber?
Der Messschieber, welcher auch unter dem Namen Schieblehre bekannt ist, stellt ein unverzichtbares Handmessmittel dar, welches aufgrund seiner vielfältigen Ausführungen täglich von zahlreichen Arbeitstätigen genutzt wird. Besonders im Maschinenbau, der Holz- und Metallverarbeitung findet die Schieblehre oft Verwendung. Im Allgemeinen dient sie zur Vermessung von Innen- und Außenmaßen, sowie Höhen- und Tiefenmaßen.

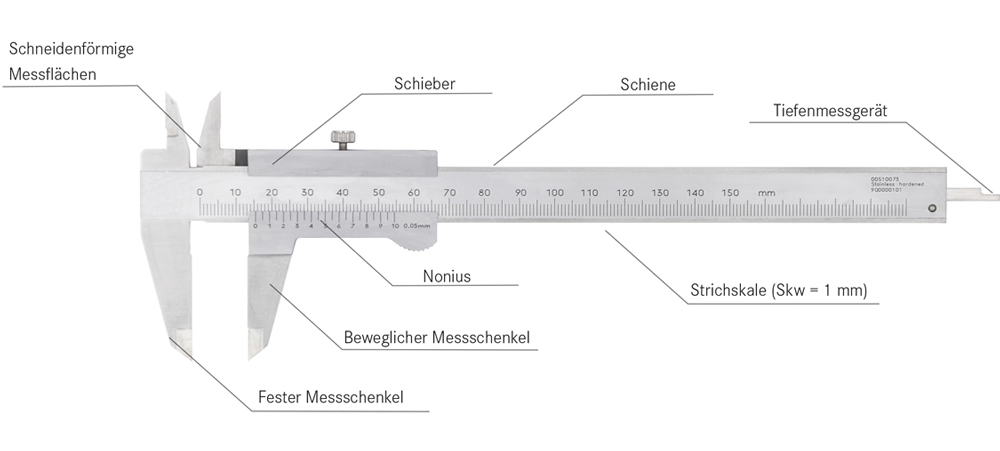

Bezeichnungen am Messschieber
Wie liest man einen Messschieber ab?
Um eine präzise Messung zu erzielen, wird bei der Verwendung eines Messschiebers neben der Hauptskala auf der Schiene auch die bewegliche Längenskala, der sogenannte Nonius, eingesetzt. Die Hauptskala zeigt den Messwert in Millimetern an, während der Nonius verwendet wird, um die Nachkommastelle des gemessenen Wertes zu bestimmen.
Das Nonius-Prinzip basiert darauf, dass der Teilstrich einer beweglichen Ableseskala, genannt Nonius, mit einem Teilstrich einer festen Skala, der Hauptskala, zur Deckung gebracht wird. Ein hilfreicher Ansatz ist es, den Nullstrich des Nonius als Komma zu betrachten. Zunächst kann man die vollen Millimeter auf der Hauptskala links vom Nullstrich ablesen und anschließend auf der Suche nach dem passenden Teilstrich des Nonius rechts vom Nullstrich sein. Wenn dieser Noniuswert mit einem Teilstrich der Hauptskala übereinstimmt, dann liefert er die Nachkommastelle des Messwerts.

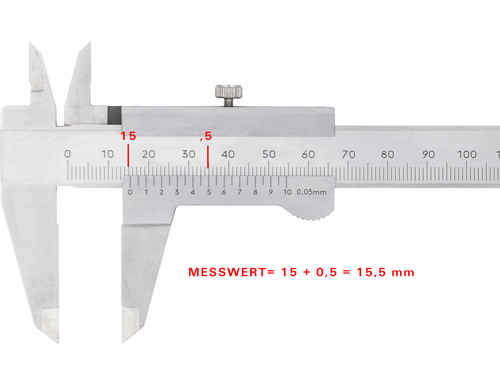

Beim gegebenen Beispiel zeigt die Hauptskala links vom Nullstrich einen Wert von 15 mm. Auf der rechten Seite deckt sich der Teilstrich des Nonius bei 5 mit einem Teilstrich auf der Hauptskala. Infolgedessen ergibt sich ein Messwert von 15,5 mm.
Wie genau kann man mit dem Messschieber messen?
Der Messschieber ist ein sehr präzises Messgerät, das jedoch häufig in Alltagssituationen von Parallaxenfehlern bei der Ablesung der Skalen des Nonius begleitet wird. Um das Messergebnis nicht zu verfälschen, ist es wichtig, dass die ablesende Person senkrecht auf die Skalen schaut. Der Nonius ermöglicht eine Messgenauigkeit von etwa zwischen 0,05 und 0,1 mm.
Die ISO 13385-1 legt die Messgenauigkeit eines Standard-Messschiebers fest, welche von der Ablesegenauigkeit, dem Noniuswert oder dem digitalen Wert unterschieden werden sollte. Sie ist nicht größer als die Ablesegenauigkeit und hängt von der Länge des Werkstücks ab. Bei einem längeren Messbereich ist es zulässig, dass eine größere Abweichung auftritt.
Weitere Tipps zur Anwendung
- Es ist empfehlenswert, bei der Gestaltung des Arbeitsplatzes auf eine angemessene Beleuchtung zu achten.
- Um genaue Messergebnisse zu erzielen, ist es wichtig, dass sowohl das Messstück als auch der Messschieber selbst in einem sauberen Zustand sind.
- Um eine sichere Aufbewahrung Ihres Messschiebers zu gewährleisten, empfiehlt es sich, diesen beispielsweise in einem Messschieberhalter oder einem Etui zu verstauen.
- Beachten Sie bei der Kalibrierung eine optimale Referenztemperatur von 20° C.
- Wenden Sie bei der Messung möglichst wenig Kraft auf den Gegenstand an.
- Eine praktische Funktion des Messschiebers ist die Verwendung als anpassbare Lehre durch Einstellen der Feststellschraube.
- Eine gängige Eigenschaft von Schieblehren ist, dass sie auch eine zusätzliche Messstange besitzen, die zur Ermittlung von Tiefenmaßen eingesetzt werden kann.
Welche Arten von Messschiebern gibt es?
Die zweckmäßige Auswahl eines Messschiebers hängt von der jeweiligen Anwendung ab. Zudem ist die Art der Anzeige ein relevanter Faktor.
- Messschieber, die mit Nonius-Anzeige ausgestattet sind, sind oft preiswert und für gelegentliches Ablesen von Messwerten vollständig ausreichend.
- Im Werkzeugbau oder an Drehmaschinen sind Messschieber mit Rundskala häufig im Einsatz, da sie nicht nur das Messergebnis liefern, sondern auch dabei helfen, Formfehler sofort zu erkennen. Eine schnelle Identifikation von Umkehrpunkten wird durch die Zeigerumkehr gewährleistet.
- Messschieber mit elektronischer Messwertanzeige sind leicht, unmittelbar und sicher abzulesen. Insbesondere bei der Messwerterfassung und Weiterverarbeitung in Kombination mit Software sind digitale Messschieber mit Datenausgang die erste Wahl, da sie die feinste Genauigkeit erzielen.
Welche Vorteile haben digitale Messschieber?
Digitale Messschieber haben einige Vorteile, die dazu beitragen können Kosten zu optimieren und gleichzeitig die Prozesssicherheit zu steigern. Die Datenübertragung erfolgt je nach Anforderung kabelgebunden oder kabellos. Vorteile eines digitalen Messschiebers sind zum Beispiel:
- Überwachung der Fertigungstoleranzen im Fertigungsprozess durch z. B. Gut-/ Schlecht-Analyse
- Exakte Messwerterfassung durch entsprechende Software
- Rechtzeitiges gegensteuern, wenn Toleranzgrenzen erreicht werden
- Keine Übertragungsfehler durch händische Dokumentation der Messwerte
- Erkennen systematischer Fehler und Ableiten durch Maßnahmen
- Steigerung der Produktivität durch automatisierte Datenauswertung
- Qualitätsnachweise durch Dokumentation für Kunden/ Lieferanten
- Analyse von Fertigungsprozessen zur Kostenoptimierung
- Statistische Prozesskontrolle für maximale Prozesssicherheit
- Stärkung der Geschäftsbeziehungen von Geschäftspartner, durch digitalisierte Prozesse im Fertigungsumfeld, die zur Qualitätssicherung beitragen
