FRAISA NX-Stirnschlichtfräser

FRAISA NX-Stirnschlichtfräser

Top Oberflächenqualität, reduzierte Prozesskosten und einfache Anwendung – Mit dem NX-Stirnschlichtfräser können Oberflächengüten von Ra < 0.1 μm erreicht werden. Bei vielen Bauteilen entfällt damit ein weiterer Prozessschritt, da kein Schleifen mehr notwendig ist.

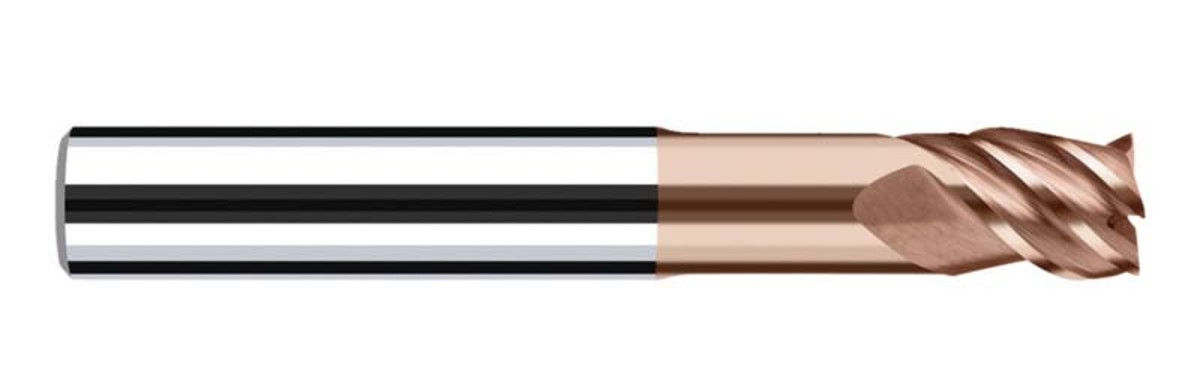

NX-Stirnschlichtfraeser



ZYLINDRISCHE STIRNSCHLICHTFRÄSER NX FÜR OBERFLÄCHEN UNTER Ra 0,1 µm

Top Oberflächenqualität, reduzierte Prozesskosten und einfache Anwendung – Mit dem NX-Stirnschlichtfräser können Oberflächengüten von Ra < 0.1 μm erreicht werden. Bei vielen Bauteilen entfällt damit ein weiterer Prozessschritt, da kein Schleifen mehr notwendig ist.



Der NX-Stirnschlichter ist so ausgelegt, dass auch kleine, unvermeidbare radiale Auslenkungen des Werkzeugs sich nicht auf das Bearbeitungsergebnis auswirken. Da häufig auch ein perfekter Übergang zwischen Bodenbereich und Wandung gewünscht ist, weist der NX-Stirnschlichter auch am Umfang kurze Schneiden auf, sodass stufenfreie Übergänge erzeugt werden können.



Anwendungen


TECHNISCHE MERKMALE



1

Leistungsanspruch

Produkte mit hohem Spezialisierungsgrad für Anwendungen ausserhalb (eXtra!) der allgemeinen Anwendungen und Leistungsansprüche.

2

Schneidstoffe

Feinstkornhartmetall. Härte 1950 HV. Co-Gehalt 8%. Zeichnet sich besonders durch hohe Verschleissfestigkeit (Abrasion) aus.

3

Drall- und Spanwinkel

45° Drallwinkel, 10° Spanwinkel. Die exakten Werte können mit dem Werkzeugdurchmesser variieren.

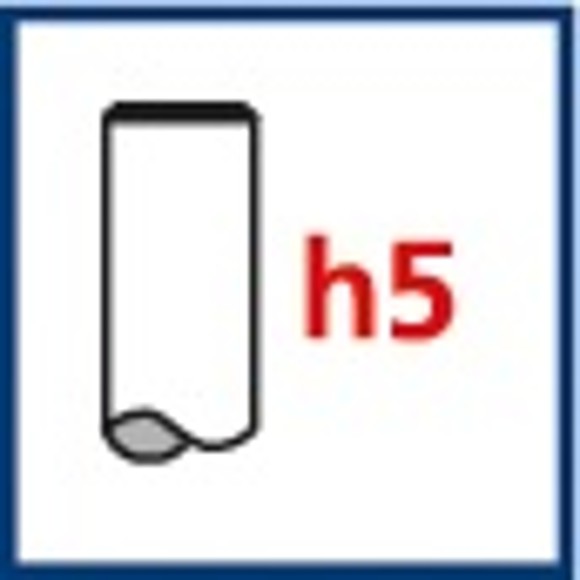

4

Fräswerkzeug mit Aufnahmeschaft in h5-Qualität

  • Hohe Rundlauf- und Exzentrizitätsgenauigkeit
  • Optimal für moderne Präzisionsspannmittel

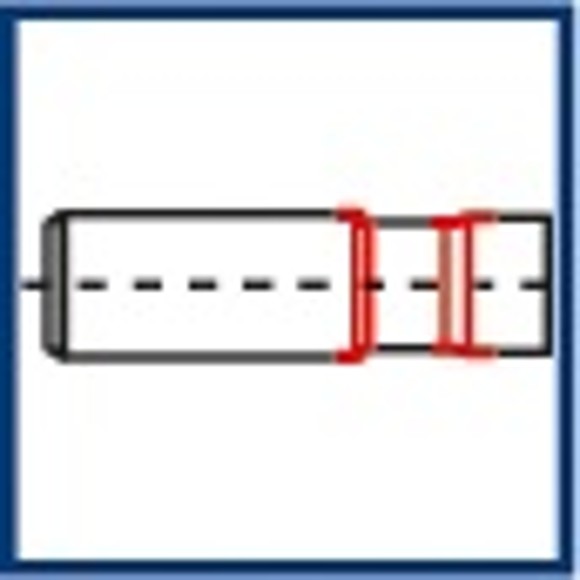

5

Sanfte Übergänge

  • Die Übergänge Schaft-Hals-Schneide sind mit sanften Anstiegen und Radien versehen
  • Verbesserte Werkzeugsteifigkeit und dadurch weniger radiale Auslenkung
  • Minimale Treppenbildung bei mehreren Tiefenzustellungen
  • Höhere mechanische Belastung und dadurch mehr Leistungsfähigkeit

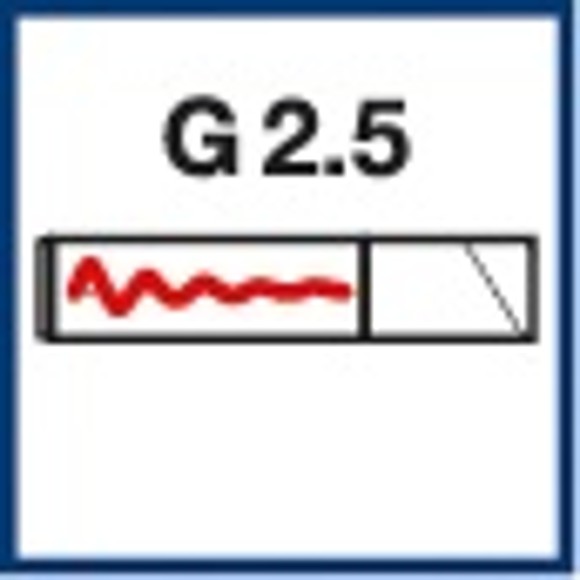

6

Feingewuchtete Werkzeuge

  • Feingewuchtete Werkzeuge mindestens G 2,5 bei n=20.000 min-1 oder Uzul <1 gmm
  • Reduzierung oder Aufhebung des Wuchtvorgangs bei feingewuchteten Spannmitteln
  • Bessere Oberflächengüte durch höhere Laufruhe und weniger Vibrationen
  • Lebensdauererhöhung der Maschinenspindel

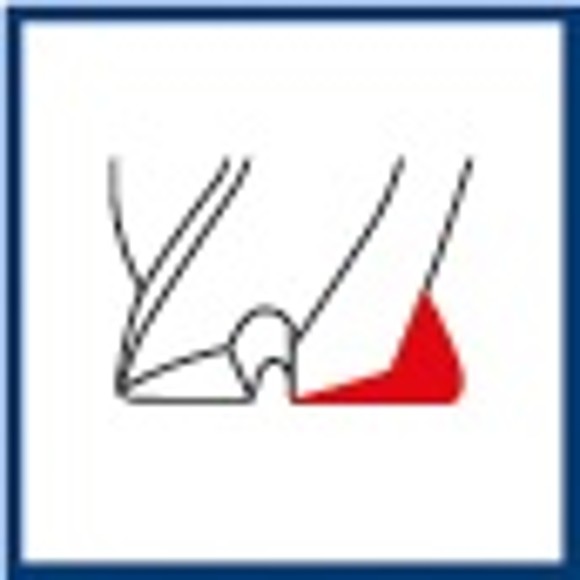

7

Fräswerkzeug mit Zahnanschliff

  • Verstärkung der exponierten Schneidenecke
  • Aufnahme von höheren Schnittkräften

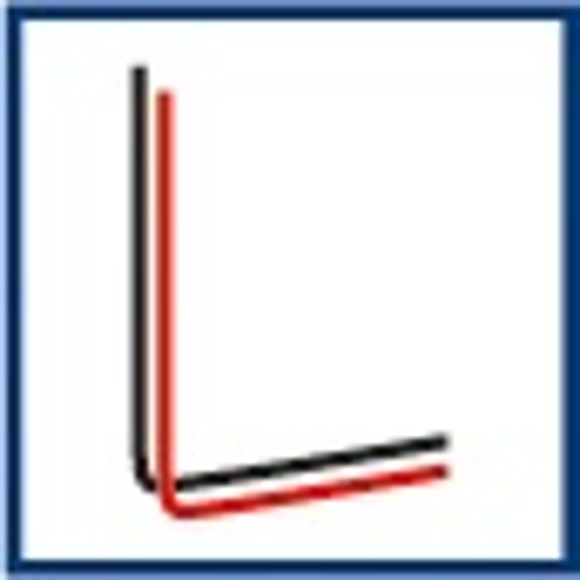

8

Stirnschlicht-Schneide

  • Werkzeug mit spezieller Schneide für das Stirnschlichten
  • Ebene Oberflächen in top Qualität herstellbar


Werkzeuge mit der Stirnschlicht-Schneide besitzen eine theoretische 45° Fase (45°theo.) Dieser Wert ist für jeden Durchmesser in der Datentabelle der Katalogseite angegeben und wird für die CNC/CAM-Programmierung als Werkzeugfase angegeben. Bei der Bearbeitung entsteht jedoch infolge der Differenz 45°theo. zur effektiven Werkzeugkontur minimales Restmaterial.
