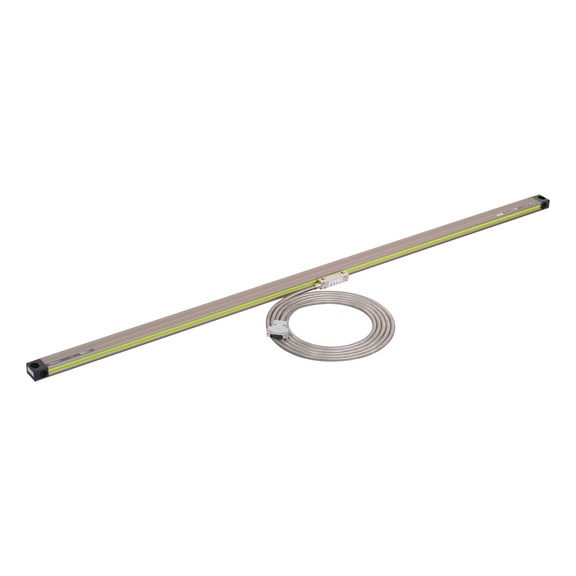

MITUTOYO Linear Scale AT715-1100

Marke: MITUTOYO

Art.-Nr. 39979575

Hersteller Art.-Nr. 539-818N

EAN 4550501371582

Alle Ausführungen

Ähnliche Produkte

Individuelle Preisanzeige nach Anmeldung

MITUTOYO Linear Scale AT715-1100

Art.-Nr. 39979575

Anzahl

Preis pro

Stück

Sie benötigen weitere Informationen oder haben eine individuelle Produktanfrage?

Anmelden/Registrieren
Kundenservice anrufen: +43 (0) 5523 90909

Anwendung

Zum Nachrüsten von z.B. konventionellen Werkzeugmaschinen auf Digitalanzeigen.

Ausführung

Schutzart IP67

Vorteil

hohe Beständigkeit gegen Umgebungseinflüsse
ABSOLUTE-System für einmalige Einstellung der Anfangsposition
Anbaufertige Linearmaßstäbe mit Gehäuse aus Aluminium-Profil
geringer Querschnitt 54 x 22 mm
Maximale Verfahrgeschwindigkeit von 50m/min

Produktinformationen

METZLER Katalog

Zertifikate/ Dokumente


Marke	MITUTOYO
EAN	4550501371582
Hersteller Artikelnummer	539-818N
Mindestbestellmenge	1
Modell	AT715-1100
Messabweichung Länge (+/-)	+/- 7 µm
Effektiver Messbereich	1100 mm
Funktionen	Absolut Funktion
Akku-/Batterieanzahl	0 STK
Leitungslänge	5 m
Messmethode	Elektromagnetisches Induktion-System
Schutzart IP	IP 67
Verfahrgeschwindigkeit	50 m/min
Liefereinheit	1
Bruttogewicht	3,400 kg

AT715		Effektiver Messbereich L0 (mm)	Max. Messkopfweg L1 (mm)	Bohrungsmittenabstand L2 (mm)	Bohrungsmittenabstand L3 (mm)	Gesamtlänge L4 (mm)	Mittelstützenposition L5 (mm)	Mittelstützenposition L6 (mm)	Mittelstützenposition L7 (mm)	Signalleitungslänge
Bestell-Nr.	Modell	Effektiver Messbereich L0 (mm)	Max. Messkopfweg L1 (mm)	Bohrungsmittenabstand L2 (mm)	Bohrungsmittenabstand L3 (mm)	Gesamtlänge L4 (mm)	Mittelstützenposition L5 (mm)	Mittelstützenposition L6 (mm)	Mittelstützenposition L7 (mm)	Signalleitungslänge
539-801N	AT715-100	100	120	258	242	278	—	—	—	3,5
539-802N	AT715-150	150	170	308	292	328
539-803N	AT715-200	200	220	358	342	378
539-804N	AT715-250	250	270	408	392	428
539-805N	AT715-300	300	330	468	452	488
539-806N	AT715-350	350	380	518	502	538
539-807N	AT715-400	400	430	568	552	588
539-808N	AT715-450	450	480	618	602	638
539-809N	AT715-500	500	540	678	662	698	339	331
539-811N	AT715-600	600	640	778	762	798	389	381
539-813N	AT715-700	700	740	878	862	898	439	431
539-814N	AT715-750	750	780	918	902	938	459	451
539-815N	AT715-800	800	840	978	962	998	489	481
539-816N	AT715-900	900	940	1078	1062	1098	539	531
539-817N	AT715-1000	1000	1040	1178	1162	1198	589	581		5
539-818N	AT715-1100	1000	1140	1278	1262	1298	424	416	430
539-819N	AT715-1200	1200	1240	1378	1362	1398	459	451	460
539-820N	AT715-1300	1300	1340	1478	1462	1498	494	486	490
539-821N	AT715-1400	1400	1440	1578	1562	1598	524	516	530
539-822N	AT715-1500	1500	1540	1678	1662	1698	559	551	560
539-823N	AT715-1600	1600	1640	1778	1762	1798	459	451	430
539-824N	AT715-1700	1700	1740	1878	1862	1898	479	471	460
539-825N	AT715-1800	1800	1840	1978	1962	1998	459	451	530
539-860N	AT715-2000	2000	2040	2178	2162	2198	539	531	550
539-861N	AT715-2200	2200	2240	2378	2362	2398	469	461	480
539-862N	AT715-2400	2400	2440	2578	2562	2598	509	501	520	7
539-863N	AT715-2500	2500	2540	2678	2662	2698	529	521	540
539-864N	AT715-2600	2600	2640	2778	2762	2798	549	541	560
539-865N	AT715-2800	2800	2840	2978	2962	2998	489	481	500
539-866N	AT715-3000	3000	3040	3178	3162	3198	529	521	530
