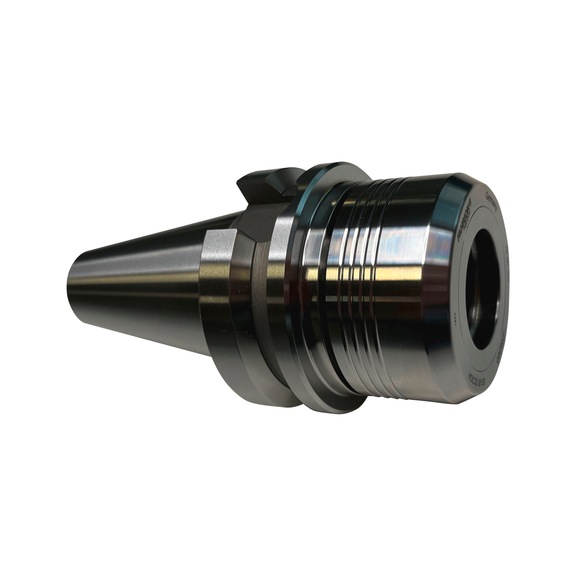

FAHRION HDC32C BTP40 A90 ISO 7388-2 JD konisch 6,3/18.000 1/min

Anwendung

Zum Spannen von Werkzeugen mit Zylinderschäften ohne Rundlauf- und Spannkraftverlust bis zur Schafttoleranz h10, für die wirtschaftliche Zerspanung von Einzel- und Serienteilen mit höchst präzisen Bearbeitungsergebnissen. HDC = Heavy Duty Chuck, ist ideal für Schwerzerspanung, zum Schrupp- (u. a. TPC-Fräsen) und Schlichtoperationen bzw. Bearbeitung hochfester oder zäher Materialien.

Ausführung

• Hohe Stabilität und radiale Steifigkeit durch verstärkten Futterkörper am HDC.
• Sehr hohe Haltekräfte durch kompletten Sitz der Spannzange im Futterkonus, das trapezförmige Feingewinde sorgt für die optimale Übertragung der Anzugsmomente in Spannkraft.
• Die kugelgelagerte Spannmutter verhindert ein Verdrehen der Spannzange und reduziert auftretende Vibrationen.
• Außen- und Innenkegel geschliffen.
• Mit Balluffchip-Bohrung.
• Nicht kompatibel mit der FAHRION CP-Spannmutter
  Nur in Kombination mit Fahrion-Spannzangen einsetzen.

Vorteil

• System-Rundlauf- und Wiederholgenauigkeit 3 µm bei 3×D, bei Verwendung einer FAHRION Präzisions-Spannzange HP.
• Der Einsatz der FAHRION Keilspannzange führt zu einem Formschluss an der Weldonfläche des Werkzeuges, was absolut zuverlässig ein Mikrokriechen oder Herausziehen des Werkzeugs verhindert.

Lieferung

1 Stück Präzisions-Spannzangenfutter Typ-ER; HDC Heavy Duty ISO 7388-2; mit Plananlage.
