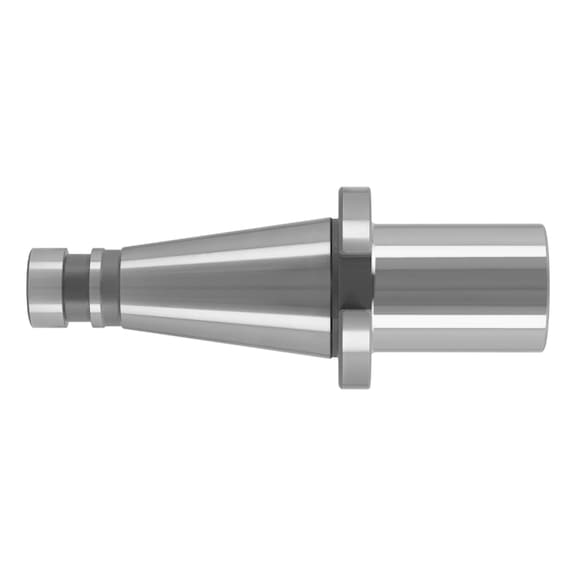

ATORN Zwischenhülse mit Gewinde SK50 MK1 A=60 mm

Anwendung

Zur Aufnahme von Werkzeugen mit Morsekegelschaft nach DIN 228 A mit Anzugsgewinde.

Ausführung

• Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²
• Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
• Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
• Max. Rundlaufgenauigkeit < 0,005 mm
• Mit Ringnut und Kunststoff-Kantenschutzring am Anzugsbolzen
• Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
• Mit Balluff-Chip-Bohrung

Vorteil

• Präzisionskreuzschliff an der Anlagefläche für höchste Genauigkeit

Hinweis

Der Steilkegel nach DIN 2080 wird für herkömmliche Fräsmaschinen mit manuellem Werkzeugwechsel und für Bohrmaschinen verwendet. Die Spannung erfolgt dabei über den Ringnut-Bolzen mit Innenanzugsgewinde.

Lieferung

1 Stück Zwischenhülse mit Anzugsgewinde (DIN2080)
