ATORN Quernut-Aufsteckfräsdorn SK50 Durchmesser 16 mm A=100 mm

Marke: ATORN

Alle Ausführungen

Ähnliche Produkte

Individuelle Preisanzeige nach Anmeldung

Art.-Nr. 23162190

Anzahl

Preis pro

Stück

Sie benötigen weitere Informationen oder haben eine individuelle Produktanfrage?

Anwendung

Zur Aufnahme von Walzenstirn- und Winkelstirnfräsern mit Längsnut nach DIN 842.

Ausführung

Legierter Einsatzstahl, Zugfestigkeit im Kern min. 950 N/mm²
Einsatzgehärtet HRc 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm
Kegelwinkel-Toleranzqualität < AT3 nach DIN 7187 und DIN 2080
Max. Rundlaufgenauigkeit < 0,005 mm
Funktionsflächen Präzisionsgeschliffen, alle anderen Flächen brüniert
Mit Balluff-Chip-Bohrung
Mit Mitnehmersteinen, Kreuzschraube oder Zylinderkopfschraube. Bei D = 60 nur mit vier Befestigungsschrauben nach DIN 912.

Vorteil

Hinweis

Alte Norm DIN 69871-1 wurde durch ISO 7388-1 ersetzt.

Lieferung

1 Stück Quernut-Aufsteckfräsdorn (ISO 7388-1) inkl. Schrauben

Produktinformationen

METZLER Katalog

CAD-Daten (nur nach Login erreichbar)

Zertifikate/ Dokumente


Marke	ATORN
EAN	4050293712247
Hersteller Artikelnummer	22660809
Mindestbestellmenge	1
Werkzeugaufnahme	SK 50
Werkzeugaufnahmetyp	Aufsteckfräsdorn (Messerkopfaufnahme)
Form	AD

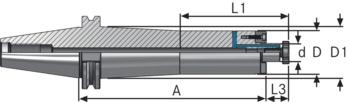

Durchmesser (d)	16 mm
Auskraglänge (A)	100 mm
Durchmesser 2 (D)	38 mm
Bunddurchmesser	97,50 mm
Länge (L1)	80,9 mm
Länge 3 (L3)	17 mm
Gewindeabmessung	M8
Kühlmittelzufuhr	Intern axial
Wuchtgüte	G 2,5 bei 25000 1/min
Statistische Warennummer	84661020
Liefereinheit	1
Bruttogewicht	3,450 kg
